วงจรไฟจราจรใช้ LED(Traffic light circuit using the LED.)

Traffic light circuit using the LED.

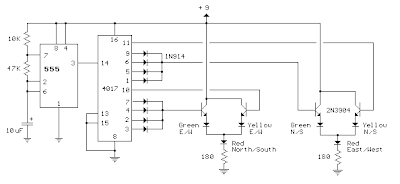

The LED traffic Light circuit controls 6 LEDs (red, yellow and green) for both north/south directions and east/west directions. The timing sequence is generated using a CMOS 4017 decade counter and a 555 timer. Counter outputs 1 through 4 are wire ORed using 4 diodes so that the (Red - North/South) and (Green - East/West) LEDs will be on during the first four counts. The fifth count (pin 10) illuminates (Yellow - East/West) and (Red - North/South). Counts 6 through 9 are also wire ORed using diodes to control (Red - East/West) and (Green - North/South). Count 10 (pin 11) controls (Red - East/West) and (Yellow - North/South). The time period for the red and green lamps will be 4 times longer than for the yellow and the complete cycle time can be adjusted with the 47K resistor. The eight 1N914 diodes could be subsituted with a dual 4 input OR gate (CD4072).

วงจรไฟจราจรใช้ LED
อัตราการเข้าชมวงจร LED Light ควบคุม 6 ไฟ LED (สีแดง, สีเหลืองและสีเขียว) ทั้งเส้นทางเหนือใต้ / และตะวันออก / เส้นทางทิศตะวันตก ลำดับระยะเวลาจะถูกสร้างขึ้นโดยใช้ CMOS นับทศวรรษ 4017 และ 555 ตัวตั้งเวลา ผลนับ 1 ถึง 4 สายมี ORed ใช้ 4 เพื่อให้ไดโอด (สีแดง -- ภาคเหนือ / ใต้) และ (กรีน -- ตะวันออก / ตะวันตก) ไฟ LED จะอยู่ในช่วงแรกนับสี่ นับห้า (10 PIN) สว่าง (สีเหลือง -- ตะวันออก / ตะวันตก) และ (สีแดง -- North / South) นับ 6 ถึง 9 นอกจากนี้ยังมีการใช้ลวด ORed ไดโอดในการควบคุม (สีแดง -- ตะวันออก / ตะวันตก) และ (กรีน -- North / South) จำนวน 10 ตัวควบคุม (11 PIN) (สีแดง -- ตะวันออก / ตะวันตก) และ (สีเหลือง -- North / South) ช่วงเวลาสำหรับโคมไฟสีแดงและสีเขียวจะได้รับการ 4 ครั้งนานกว่าสำหรับสีเหลืองและระยะเวลาการเสร็จสมบูรณ์จะสามารถปรับได้ด้วยตัวต้านทาน 47K แปดไดโอด 1N914 อาจจะ subsituted กับคู่ 4 ประตูใส่หรือ (CD4072)
