Battery charger circuit board Gallery simple (constant current).A simple method of charging a battery from a higher voltage battery is shown in the circuit below to the left. Only one resistor is needed to set the desired charging current and is calculated by dividing the difference in battery voltages by the charge current.

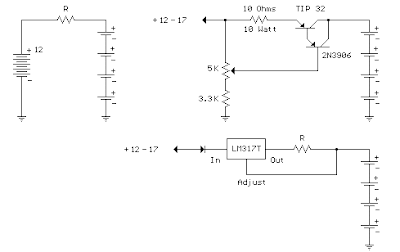

So, for example if 4 high capacity (4000 mA hour) ni-cads are to be charged at 300 mA from a 12 volt battery, the resistor needed would be 12-(4*1.25)/0.3 = 23.3 ohms, or 22 ohms which is the nearest standard value. The power rating for the resistor is figured from the square of the current times the resistance or (0.3)^2 * 22 = 2 watts which is a standard value but close to the limit, so a 5 watt or greater value is recommended. The circuit below (right) illustrates a constant current source used to charge a group of 1 to 10 ni-cad batteries. A 5K pot and 3.3K resistor are used to set the voltage at the emitter of the TIP 32 which establishes the current through the output and 10 ohm resistor. The emitter voltage will be about 1.5 volts above the voltage at the wiper of the pot, or about 1/2 the supply voltage when the wiper is in the downward most position. In the fully upward position the transistors will be turned off and the current will be close to zero. This yields a current range of 0 to (0.5*input)/10 or 0 to 850 milliamps using a 17 volt input. This produces about 7 watts of heat dissipation at maximum current for the 10 ohm resistor, so a 10 watt or greater rating is needed. The TIP 32 transistor will also dissipate about 7 watts if the output is shorted and needs to be mounted on a heat sink. If more than 4 cells are connected, the maximum current available will decrease and limits the current setting to about 100 milliamps for 10 cells. The usual charge rate for high capacity (4AH) 'D' cells is 300 to 400 milliamps for 14 hours and 100 milliamps for (1.2AH) 'C' or 'D' cells. For small 9 volt batteries the charge rate is 7 milliamps for 14 hours which would be difficult to set and probably unstable, so you could reduce the range to 0-20 mA by using a 750 ohm resistor in place of the 10. The charge current can be set by connecting a milliamp meter across the output (with the batteries disconnected) and then adjusting the control to the desired current, or by monitoring the voltage across the 10 ohm resistor (1 volt = 100 mA) or (1 volt = 1.33 mA using a 750 ohm resistor). The current control should be set to minimum (wiper in uppermost position) before power is applied, and then adjusted to the desired current. The circuit (lower right) illustrates using a LM317 variable voltage regulator as a constant current source. The voltage between the adjustment terminal and the output terminal is always 1.25 volts, so by connecting the adjustment terminal to the load and placing a resistor (R) between the load and the output terminal, a constant current of 1.25/R is established. Thus we need a 12 ohm resistor (R) to get 100mA of charge current and a 1.2 ohm, 2 watt resistor for 1 amp of current. A diode is used in series with the input to prevent the batteries from applying a reverse voltage to the regulator if the power is turned off while the batteries are still connected. It's probably a good idea to remove the batteries before turning off the power.
วงจรชาร์จแบตเตอรรี่อย่างง่าย(กระแสคงที่)
วิธีง่ายๆในการชาร์จแบตเตอรี่จากแบตเตอรี่แรงดันสูงจะแสดงในวงจรข้างล่างนี้ไปทางซ้าย เพียง หนึ่งทานเป็นสิ่งจำเป็นเพื่อตั้งค่าที่ต้องการเรียกเก็บในปัจจุบันและคำนวณ โดยการหารแรงดันไฟฟ้าที่แตกต่างในแบตเตอรี่โดยคิดค่าบริการในปัจจุบัน ดัง นั้นตัวอย่างเช่นถ้า 4 ความจุสูง (4000 มิลลิแอมป์ชั่วโมง) ni cads - คือการถูกเรียกเก็บเงินที่ 300 มิลลิแอมป์จากแบตเตอรี่ 12 โวลต์ตัวต้านทานที่ต้องการจะเป็น 12 -- (4 * 1.25) / 0.3 = 23.3 โอห์มหรือ 22 โอห์ม ซึ่งเป็นค่ามาตรฐานที่ใกล้ที่สุด อำนาจ การให้คะแนนสำหรับทานคือคิดจากครั้งที่สองของความต้านทานหรือปัจจุบัน (0.3) ^ 2 * 22 = 2 วัตต์ซึ่งเป็นค่ามาตรฐาน แต่ใกล้ถึงขีด จำกัด เพื่อให้วัตต์ 5 หรือสูงกว่าค่าที่แนะนำ วงจรด้านล่าง (ขวา) แสดงให้เห็นถึงแหล่งที่ใช้ในปัจจุบันคงเรียกเก็บเงินจากกลุ่มของ 1 ถึง 10 แบตเตอรี่ Ni - CAD หม้อทาน 3.3K 5K และจะใช้ในการตั้งแรงดันที่อิมิตเตอรของเคล็ดลับ 32 ซึ่งกำหนดให้กระแสไหลผ่านผลผลิตและความต้านทานโอห์ม 10 แรง ดันแบบอีซีจะอยู่ที่ประมาณ 1.5 โวลต์แรงดันไฟฟ้าสูงกว่าที่ปัดน้ำฝนของหม้อหรือประมาณ 1 / 2 แรงดันเมื่อปัดน้ำฝนอยู่ในตำแหน่งที่ลดลงมากที่สุด อยู่ในตำแหน่งที่สูงขึ้นอย่างทรานซิสเตอร์จะถูกปิดและปัจจุบันจะได้อยู่ใกล้กับศูนย์ นี้ส่งผลให้เกิดอัตราปัจจุบันของ 0 ถึง (ใส่ * 0.5) มิลลิแอมป์ / 10 หรือ 0-850 โดยใช้อินพุทโวลต์ 17 นี้ผลิตประมาณ 7 วัตต์ของการกระจายความร้อนที่สูงสุดปัจจุบันทาน ohm 10 ดังนั้น 10 วัตต์หรือดีกว่าการให้คะแนนเป็นสิ่งจำเป็น เคล็ดลับ 32 ทรานซิสเตอร์จะกระจายไปประมาณ 7 วัตต์ถ้าออกเป็น shorted และต้องมีการติดตั้งบนฮีตซิงค์ หาก มีมากกว่า 4 เซลล์ที่ถูกเชื่อมต่อสูงสุดในปัจจุบันสามารถใช้ได้จะลดลงและข้อ จำกัด ในการตั้งค่าปัจจุบันประมาณ 100 มิลลิแอมป์สำหรับ 10 เซลล์ อัตรา ค่าบริการตามปกติสำหรับความจุสูง (4AH) เซลล์'D'คือ 300 - 400 มิลลิแอมป์เป็นเวลา 14 ชั่วโมงและ 100 มิลลิแอมป์สำหรับ (1.2AH)'C'หรือเซลล์'D' สำหรับแบตเตอรี่ ขนาดเล็ก 9 โวลต์อัตราค่าคือ 7 มิลลิแอมป์เป็นเวลา 14 ชั่วโมงซึ่งจะเป็นการยากที่จะกำหนดและไม่มั่นคงอาจจะเพื่อให้คุณสามารถลด ช่วงเพื่อ 0-20 mA โดยใช้ตัวต้านทาน 750 โอห์มในสถานที่ 10 ปัจจุบัน ค่าใช้จ่ายสามารถตั้งได้โดยการเชื่อมต่อเมตร milliamp ข้ามออก (พร้อมแบตเตอรี่ตัดการเชื่อมต่อ) แล้วปรับควบคุมยังที่ต้องการในปัจจุบันหรือโดยการตรวจสอบแรงดันตกคร่อมตัว ต้านทานโอห์ม 10 (1 โวลต์ = 100 มิลลิแอมป์) หรือ (1 โวลต์ = 1.33 mA โดยใช้ตัวต้านทานโอห์ม 750) การควบคุมปัจจุบันควรตั้งค่าต่ำสุด (ปัดน้ำฝนอยู่ในตำแหน่งบนสุด) ก่อนอำนาจถูกนำไปใช้และปรับแล้วยังที่ต้องการในปัจจุบัน วงจร (ขวาล่าง) แสดงให้เห็นการใช้ตัวแปร LM317 ควบคุมแรงดันไฟฟ้าเป็นแหล่งกระแสคงที่ การ ปรับแรงดันไฟฟ้าระหว่างขั้วและขั้วออกเสมอ 1.25 โวลต์ดังนั้นด้วยการเชื่อมต่อขั้วการปรับในการโหลดและการวางทาน (R) ระหว่างโหลดและขั้วออกให้คงที่ในปัจจุบัน 1.25 / R จะจัดตั้งขึ้น ดังนั้นเราต้องทาน ohm 12 (R) จะได้รับ 100mA ค่าใช้จ่ายในปัจจุบันและ 1.2 โอห์มตัวต้านทานวัตต์ 2 ต่อ 1 แอมป์ของปัจจุบัน ได โอดที่ใช้ในอนุกรมกับอินพุทเพื่อป้องกันแบตเตอรี่จากการใช้แรงดันไฟฟ้าย้อน กลับเพื่อควบคุมถ้าพลังงานถูกปิดในขณะที่แบตเตอรี่ยังคงมีการเชื่อมต่อ มันอาจเป็นความคิดที่ดีที่จะถอดแบตเตอรี่ออกก่อนที่จะเปิดปิดไฟ
