วงจรมิกเซอร์ 6 input (Mixer circuit 6 input)
R1.....12=4.7Kohms RV1....4=47Kohms Log. [Fader] C19-20=220uF 25V
R13.....24=10Kohms RV5-6-13=2X47Kohms Log. [Fader] Q1-3=BD139
R25-26=22Kohms RV7....12=10Kohms Lin. pot. Log. Q2-4=BD140
R27-30-34-39=100ohms TR1-2=4.7Kohms trimmer IC1-3=NE5532
R28-29-36-37=100Kohms C1....8=10uF 25V IC2=NE5532 - TL072
R31-42=10Kohms C9-11=47pF ceramic or mylar JF1....6=XLR Female Plug
R32-41=4.7Kohms C10-12=47uF 25V JF7....11= RCA Female Plug
R33-40=10Kohms C13-14=100uF 25V JF13=JACK Female Plug
R35-38=47ohms C15-16=2.2uF 16V [C17-22=No use]
All the Resistors is 1/4W 1% metal film C18-21=100pF ceramic or mylar
R13.....24=10Kohms RV5-6-13=2X47Kohms Log. [Fader] Q1-3=BD139
R25-26=22Kohms RV7....12=10Kohms Lin. pot. Log. Q2-4=BD140
R27-30-34-39=100ohms TR1-2=4.7Kohms trimmer IC1-3=NE5532
R28-29-36-37=100Kohms C1....8=10uF 25V IC2=NE5532 - TL072
R31-42=10Kohms C9-11=47pF ceramic or mylar JF1....6=XLR Female Plug
R32-41=4.7Kohms C10-12=47uF 25V JF7....11= RCA Female Plug
R33-40=10Kohms C13-14=100uF 25V JF13=JACK Female Plug
R35-38=47ohms C15-16=2.2uF 16V [C17-22=No use]
All the Resistors is 1/4W 1% metal film C18-21=100pF ceramic or mylar
วงจรมิกเซอร์(Mixer circuit)
R1, R3 10K Pot
R2, R4 100K 1/4 W Resistor
R5 6.8K 1/4 W Resistor
C1, C2, C3 0.1uF Capacitor
Q1 2N3819 Junction FET
วันเสาร์ที่ 27 พฤศจิกายน พ.ศ. 2553
วงจรซุปเปอร์โทนคอนโทรล(Super tone control circuit )
The parts for this Super Tone Control are:
J1 - J2: 1/4 INCH MONO FEMALE CHASIS MOUNTING JACKS
C1 AND C4: 0.1 MICROFARAD CERAMIC DISC CAPACITORS AT 50V
C2 - C3: 10pF CERAMIC DISC CAPACITORS AT 50V
P1 - P2: 10M POTENTIOMETERS
J1 - J2: 1/4 INCH MONO FEMALE CHASIS MOUNTING JACKS
C1 AND C4: 0.1 MICROFARAD CERAMIC DISC CAPACITORS AT 50V
C2 - C3: 10pF CERAMIC DISC CAPACITORS AT 50V
P1 - P2: 10M POTENTIOMETERS
วันอังคารที่ 23 พฤศจิกายน พ.ศ. 2553
วันจันทร์ที่ 22 พฤศจิกายน พ.ศ. 2553
วันเสาร์ที่ 20 พฤศจิกายน พ.ศ. 2553
วันศุกร์ที่ 12 พฤศจิกายน พ.ศ. 2553
วงจรหรี่ไฟระบบสัมผัส-Circuit dim light touch.
R1-2-3= 4M7 D1= 18V 1W IC1= S566B SIEMENS
R4-5-6= 4M7 D2= 1N40001 Q1= BC212L
R7-8= 470K D3= 15V 1W Q2= BC182L
R9= 120R C1-2= 47nF 250V TH1= TIC206D
R10= 1M5 C3= 470pF ceramic S1= Push Button switch
R11= 10K C4= 100uF 25V LB= Lamb 220V >300W
R12= 100R (47R) C5= 220nF 630V L1= 50 turns 0.5mm up C6
R13= 1K 1W C6= 100nF 630V J1-2= Touch Pad
วงจรตั้งเวลารีเลย์-Timer relay circuit
R1=1 Mohms C4=100nF 63V IC2=LM555
R2=330 Kohms C1-2=100uF 16V RV1=470 Kohms pot.
R3=680 ohms C3=1000uF 16V RL1-2=12V >120 ohms Relay
R4=2.2 Kohms D1=1N4148 S1-2=Push button n.o
R5-7=4.7 Kohms D2-3-4=1N4001 S3=2X2 switch
R6=47 Kohms Q1=BC214
R8-9=22 Kohms IC1=LM741
วันเสาร์ที่ 6 พฤศจิกายน พ.ศ. 2553
วงจรแหล่งจ่ายไฟ 0-30 V 2 A(Integrated power supply 0-30 V 2 A)
R1=1.2Kohm C1=4700uF/63V IC1=LM723 V1=0-30V DC
R2=680ohm C2=100nF63V MKT Q1=2N3055 TR1=220VAC/ 27V 4A
R3=0.33ohm/5W C3=4.7nF63V MKT B1=Brindge 100V 5A S1=2x10A SW
R4=15Kohm C4=220uF/63V F1=0.5A Fast Fuse
R5=3.9Kohm P1=4K7 LOG. POT. F2=2A Slow Fuse
R2=680ohm C2=100nF63V MKT Q1=2N3055 TR1=220VAC/ 27V 4A
R3=0.33ohm/5W C3=4.7nF63V MKT B1=Brindge 100V 5A S1=2x10A SW
R4=15Kohm C4=220uF/63V F1=0.5A Fast Fuse
R5=3.9Kohm P1=4K7 LOG. POT. F2=2A Slow Fuse
วันศุกร์ที่ 5 พฤศจิกายน พ.ศ. 2553
วงจรมิกเซอร์ 6 input(Mixer circuit 6 input)

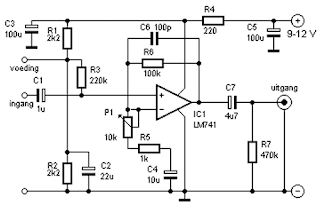

IC = ua741

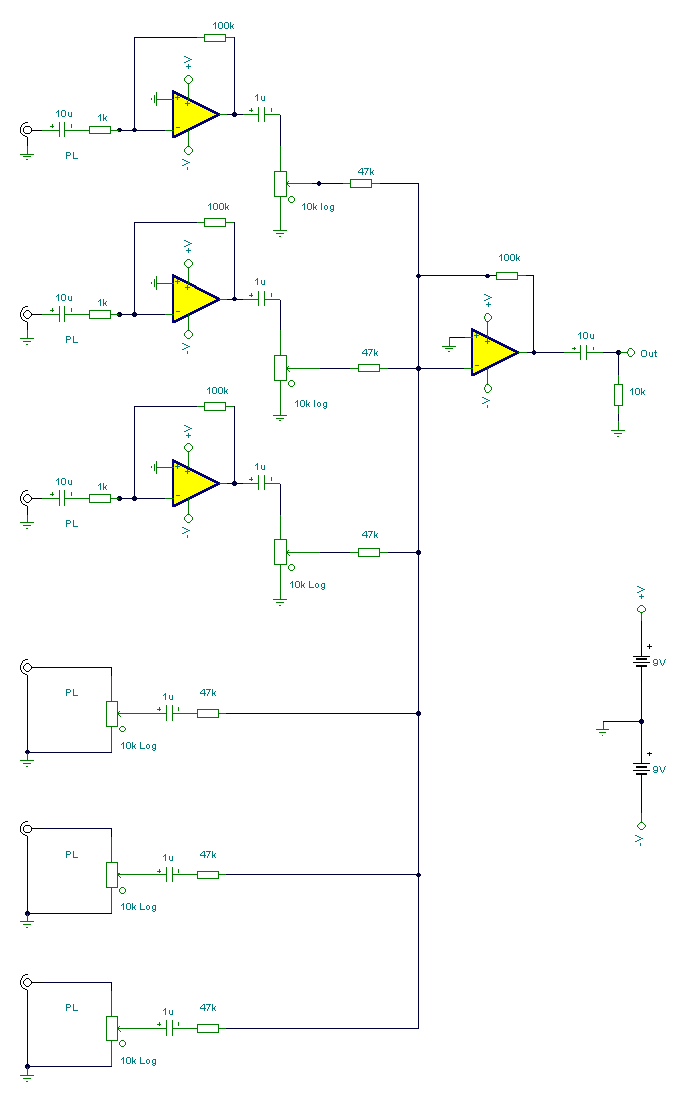

The mixer circuit below has 3 line inputs and 3 mic inputs. The mic inputs are suitable for low impedance 200-1000R dynamic microphones. An ECM or condenser mic can also be used, but must have bias applied via a series resistor. As with any mixer circuit, a slight loss is always introduced. The final summing amplifier has a gain of 2 or 6dB to overcome this. The Input line level should be around 200mV RMS. The mic inputs are amplified about 100 times or by 40dB, the total gain with the mixer is 46dB. The mic input is designed for microphones with outputs of about 2mV RMS at 1 meter. Most microphones meet this standard.
The mixer circuit below has 3 line inputs and 3 mic inputs. The mic inputs are suitable for low impedance 200-1000R dynamic microphones. An ECM or condenser mic can also be used, but must have bias applied via a series resistor. As with any mixer circuit, a slight loss is always introduced. The final summing amplifier has a gain of 2 or 6dB to overcome this. The Input line level should be around 200mV RMS. The mic inputs are amplified about 100 times or by 40dB, the total gain with the mixer is 46dB. The mic input is designed for microphones with outputs of about 2mV RMS at 1 meter. Most microphones meet this standard.
วันพฤหัสบดีที่ 4 พฤศจิกายน พ.ศ. 2553
วันพุธที่ 3 พฤศจิกายน พ.ศ. 2553
วงจรโฟโต้ดีเท็คเตอร์(Photo detectors)
R1=270ohm C1-2=100nF 100V ceramic IC2=74HCT13
R2-5=1Kohm RV1=10Kohm trimmer Q1=BP103 Phototransistor Siemens
R3=10Kohm D1-2=1N4148
R4=100ohm IC1=CA3130
R2-5=1Kohm RV1=10Kohm trimmer Q1=BP103 Phototransistor Siemens
R3=10Kohm D1-2=1N4148
R4=100ohm IC1=CA3130
วันอังคารที่ 2 พฤศจิกายน พ.ศ. 2553
